今朝、対面飛行のドローン改良によるテストを行ったが、夕方も大田村にて、１０００ｍでの試験を行った。

機体のFPV送信機はTS5828s(600mw)  、アンテナは延長ケーブルで延長して元のアンテナのある左後方の足のところにTS5828s付属のロッドアンテナ

受信は元のモニターとLCD5806　付属のロッドアンテナ２本

離陸してから折り返し点　１０００ｍまでのLCD5806の録画映像のスナップショット

離陸

途中

１０００ｍ到達

ここでUターン　やはり映像が荒れるがそのままバックして距離を伸ばしてみた

９００ｍまで帰ると映像もそこそこ安定

ここからは、実際のカメラの映像からのスナップショット（近いうちに映像をアップしたいが・・・・）

続きを読む →

今朝、対面飛行のドローン改良によるテストを行った。

機体のFPV送信機はTS5828s(600mw)  、アンテナは延長ケーブルで延長して元のアンテナのある左後方の足のところにTS5828s付属のロッドアンテナ

受信は元のモニターとLCD5806　付属のロッドアンテナ２本

離陸してから折り返し点　５２６MまでのLCD5806の録画映像のスナップショット

ご覧のように画面があれることはほとんどなかった。 元のモニターは５００ｍ過ぎからほとんど真っ黒となり写っていない。

いよいよ問題の折り返し前後の状況、これまでは、元のモニタ、LCD5806ともに荒れていたが・・・ 続きを読む →

ドローン飛行距離　ついに新記録達成 初めて大田村へ

改造データは、機体にTS5823S（２００ｍｗ）にこの送信機に付属ロッドアンテナ

受信は、もとのＲＣおよび別のLCD5806モニター

場所は以前から狙っていた大田村の田園が広がる中の駐車場から

人目は気にしながら駐車場の誰もいない一番奥から　風もほとんどない

次はそのときの別のLCD5806モニターでの記録映像のスナップショット（実際は動画）

はっきりいってもとのモニターの方が乱れが少なくこちらのLCD5806モニターの方が乱れるし、完全に途切れる

５００ｍのモニターの様子　右上の白の太いアンダーラインの部分が距離

さらに１０００ｍを超えたときのモニターの様子　このあたりはもとのモニターも真っ黒になりかけ（ロスト）１０００ｍが限界で両方ともロスト　もとのモニターの方がよいが・・・

ちなみに、実際は映像で機体のカメラで録画されている。

次が実際の映像のスナップショット（画像） と　★映像

続きを読む →

まだまだ、もとの

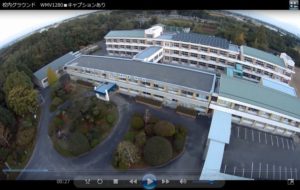

外飛行を編集して、ＢＧＭをいれ、テキストもいれた。

クリックで再生

ＢＧＭやキャプションもいれた。ほんの３００ｍほどのところを散策。

クリックで再生

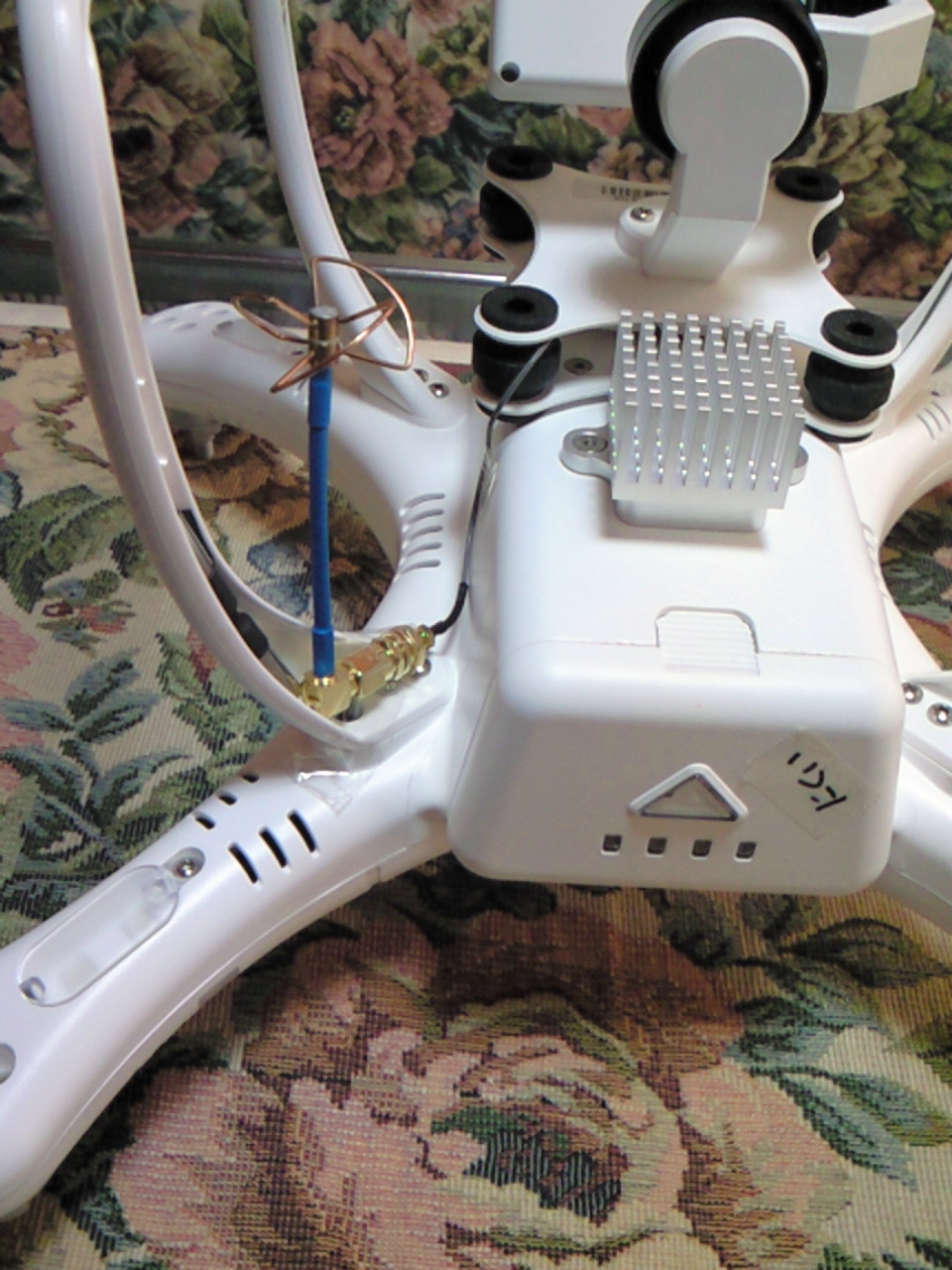

第２弾は、もともとついているトランスミッターにクローバアンテナをつけてみることにした。これは、もとのアンテナより良くなるはず

結果は、これまでで最も悪い結果。１００ｍぐらいから画面が荒れてしまう。

ということは、このクローバ型アンテナが駄目なのか？

逆に言えば、この駄目なクローバ型アンテナで２００ｍぐらいまで良かった　TS５８２３L、TS５８２８はやはり良かったことになる。

念のため次は、元のFPVにクローバ型アンテナの位置を変えて飛行してみる。

さらにキノコ型アンテナも試してみる。

いろいろ研究してやっと試験装着・飛行を開始することにする。

何よりまずFPVトランスミッターと受信機（RX）の周波数を合わせることが大

意外となかなか探せない。

もともとついているトランスミッターをTS5823に変えるのに、こちらは５ピンだが本体から出てきているのは、４ピン　しかも３番が４番になっているので４番を３番に差し替える必要がある。

コネクターのピンを４番目を３番目に差し直し、トランスミッタを入れ替える。

試したのは次の２種類　最初のものがＴＳ５８２８　で２００ｍｗ

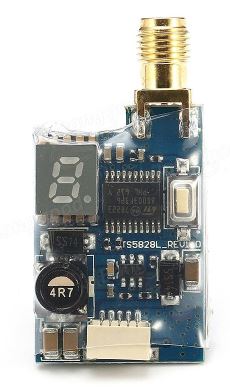

２つ目がＴＳ５８２３Ｌで　６００ｍｗ
